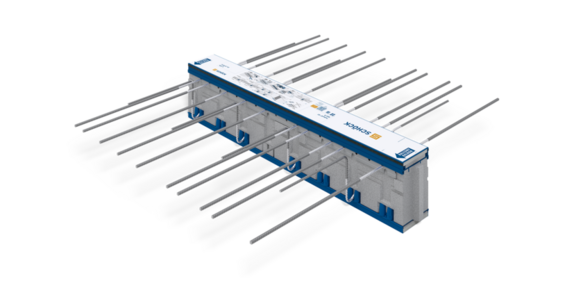

Kragplattenanschluss
Isokorb ®
Dämmen auf höchstem Niveau. Schöck Isokorb®.
Wärmebrücken an auskragenden Bauteilen sind häufig die Ursache für erhöhten Heizwärmeverlust, feuchte Wände und Schimmelpilzbildung. Die tragenden Wärmedämmelemente von Schöck minimieren Wärmebrücken auf höchstem Niveau, vermeiden damit Bauschäden und bieten dem Planer optimale Gestaltungsfreiheit.
Für eine ganzheitlich energieeffiziente Fassade
Als Teil der Wärmedämmung trennt der Schöck Isokorb® Bauteile wie beispielsweise Balkone, Attiken oder Vordächer thermisch voneinander und ist gleichzeitig ein Teil der Statik. Ob für den Anschluss von Beton an Beton, Stahl an Beton oder Stahl an Stahl, das vielseitige Schöck Isokorb® Komplettprogramm bietet in Neubau und Balkonsanierung für jede Anforderung die passende Lösung gegen Wärmebrücken.
Für mehr Planungssicherheit verfügen die Produkte über bauaufsichtliche Zulassungen sowie detaillierte Planungsunterlagen.
Weitere Informationen finden Sie bei unserem Lieferanten:
Isokorb® XT/T
Isokorb T: 80 mm Dämmkörperdicke
Isokorb XT: 120 mm Dämmkörperdicke

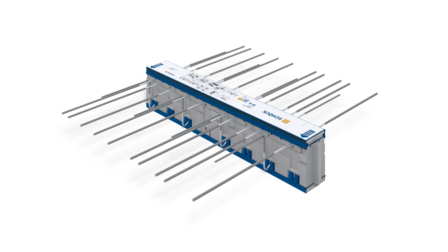

Schöck Isokorb® XT/T Typ K
Der Schöck Isokorb® XT/T Typ K mit Drucklager HTE-Compact® und 120/80 mm Dämmkörperdicke ist ein tragendes Wärmedämmelement für frei auskragende Balkone und überträgt negative Momente und positive Querkräfte. Der Schöck Isokorb® XT Typ K der Querkraftstufe VV überträgt negative Momente, positive und negative Querkräfte.
Auch verfügbar für Fertigteile: K-F

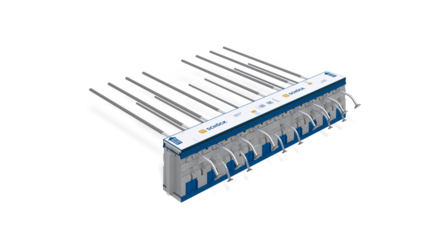

Schöck Isokorb® XT/T Typ K-O
Der Schöck Isokorb® XT/T Typ K-O mit Drucklager HTE-Compact® und 120/80 mm Dämmkörperdicke ist ein tragendes Wärmedämmelement für frei auskragende Bauteile oder Geschossdecken mit Höhenversatz nach oben. Er überträgt negative Momente und positive Querkräfte.
Der Schöck Isokorb® Typ K-O-F wird speziell für die Anforderungen im Fertigteilwerk in geteilter Ausführung geliefert.
Die Schöck Isokorb® Typen XT/T Typ K-U und K-O haben die Typen HV, WO und BH, WU als Standardlösung abgelöst. Diese sind jedoch auch weiterhin auf Anfrage erhältlich.

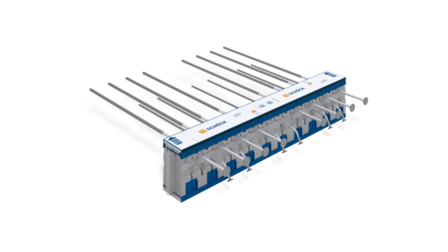

Schöck Isokorb® XT/T Typ K-U
Der Schöck Isokorb® XT/T Typ K-U mit Drucklager HTE-Compact® und 120/80 mm Dämmkörperdicke ist ein tragendes Wärmedämmelement für frei auskragende Bauteile oder Geschossdecken mit Höhenversatz nach unten. Er überträgt negative Momente und positive Querkräfte.
Der Schöck Isokorb® Typ K-U-F wird speziell für die Anforderungen im Fertigteilwerk in geteilter Ausführung geliefert.
Die Schöck Isokorb® Typen XT/T Typ K-U und K-O haben die Typen HV, WO und BH, WU als Standardlösung abgelöst. Diese sind jedoch auch weiterhin auf Anfrage erhältlich.

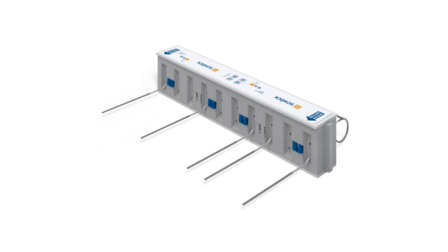

Schöck Isokorb® XT/T Typ Q
Der Schöck Isokorb® XT/T Typ Q mit Drucklager HTE-Compact® und 120/80 mm Dämmkörperdicke ist ein tragendes Wärmedämmelement zur Querkraftübertragung bei Balkonen auf Stützen, Loggien sowie bei punktuell hohen Querkräften.
Folgende Q-Typen sind verfügbar:
- XT/T Typ Q: Zur Übertragung positiver oder positiver und negativer Querkräfte bei durchgehender Auflagerung
- XT/T Typ Q-P: Zur Übertragung positiver oder positiver und negativer Querkräfte bei punktueller Auflagerung
- XT/T Typ Q-PZ: Zur Übertragung positiver Querkräfte bei punktueller Auflagerung und zwängungsfreiem Anschluss
- XT/T Typ Q-Z: Ergänzungselement ohne Drucklager zur zwängungsfreien Übertragung positiver Querkräfte.

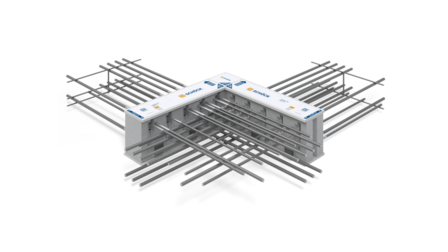

Schöck Isokorb® XT/T Typ C
Als Ergänzung zum Schöck Isokorb® Typ K und Typ K-F wird bei frei auskragenden Außeneckbalkonen der Schöck Isokorb® Typ C eingesetzt. Er überträgt negative Momente und positive Querkräfte.
Der Schöck Isokorb® XT Typ C-L und XT Typ C-R kann durch die Auflösung in zwei einzelne Randelemente entsprechend den statischen und konstruktiven Anforderungen eingesetzt werden. Der C-Dämmkörper wird mit jedem Produkt mitgeliefert.
Der Schöck Isokorb® T Typ C besteht immer aus einem Teilelement 1. Lage und einem Teilelement 2. Lage. Er kann durch diese Auflösung in zwei einzelne Teilelemente entsprechend den statischen und konstruktiven Anforderungen eingesetzt werden.

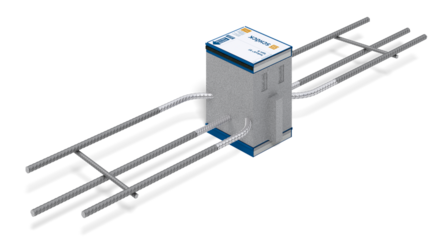

Schöck Isokorb® XT/T Typ H
Der Schöck Isokorb® XT/T Typ H mit 120/80 mm Dämmkörperdicke ist ein tragendes Wärmedämmelement zur punktuellen Übertragung von planmäßigen Horizontalkräften parallel und/oder senkrecht zur Dämmebene.

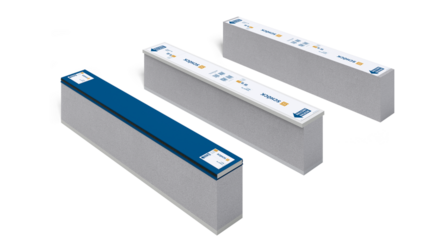

Schöck Isokorb® XT/T Typ Z
Wärmedämmelement mit Dämmstoffdicke 120/80 mm als Dämmzwischenstück für unterschiedliche Einbausituationen und Brandschutzanforderungen. Das Element überträgt keine Kräfte.
Der Schöck Isokorb® XT/T Typ Z-EI120 kann nachträglich eingesetzt werden, zum Beispiel für Transportankerlücken bei Fertigteilbalkonen.

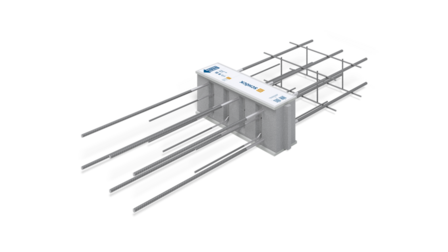

Schöck Isokorb® XT/T Typ D
Schöck Isokorb® XT/T Typ D für durchlaufende Decken ist ein tragendes Wärmedämmelement mit 120/80mm Dämmkörperdicke. Er überträgt negative Momente und positive Querkräfte beim auskragenden Balkon oder positive Feldmomente kombiniert mit Querkräften.

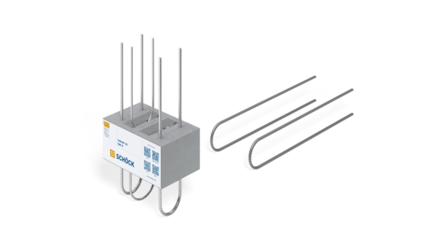

Schöck Isokorb® XT/T Typ A
Schöck Isokorb® XT/T Typ A für Attiken und Brüstungen bietet eine nachhaltige Alternative zum Einpacken mit Dämmstoffen. Er überträgt Momente und Querkräfte, die aus einer gleich gerichteten Einwirkung resultieren. Zusätzlich überträgt Schöck Isokorb® T/XT Typ A Druckkräfte.
Schöck Isokorb® XT/T Typ A für Attiken und Brüstungen ist genau abgestimmt auf die unterschiedlichen bauphysikalischen und statischen Anforderungen.

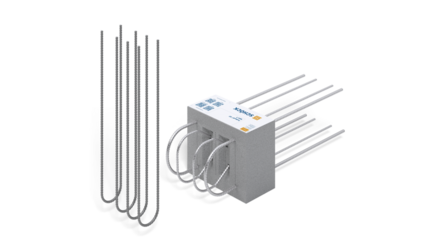

Schöck Isokorb® XT Typ F
Schöck Isokorb® XT Typ F mit 120 mm Dämmkörperdicke wird bei vorgesetzten Brüstungen eingesetzt. Er überträgt Normalkräfte, positive und negative Momente und Querkräfte. Das tragende Wärmedämmelement wird einfach in die Bewehrungsschicht integriert und sorgt für eine vertikale thermische Trennung. Der Schöck Isokorb® XT Typ F ersetzt den Schöck Isokorb® Typ F.

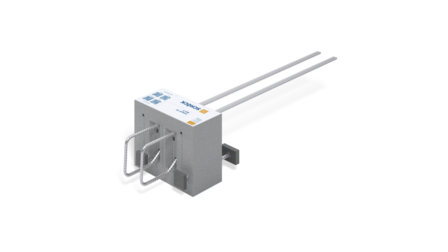

Schöck Isokorb® XT Typ O
Das tragende Wärmedämmelement Schöck Isokorb® XT Typ O mit 120 mm Dämmkörperdicke für Konsolen zur Auflagerung von Vorsatzschalen oder Verblendmauerwerk sorgt für eine effiziente thermische Trennung zwischen Konsole und Decke. Er überträgt positive Querkräfte und Normalkräfte

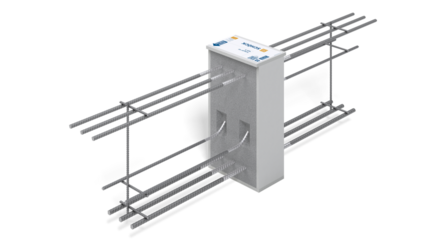

Schöck Isokorb® XT/T Typ B
Der Schöck Isokorb® XT/T Typ B ist ein tragendes Wärmedämmelement mit 120/80 mm Dämmkörperdicke für den Anschluss auskragender Unterzüge und Stahlbetonbalken. Er überträgt negative Momente und positive Querkräfte.

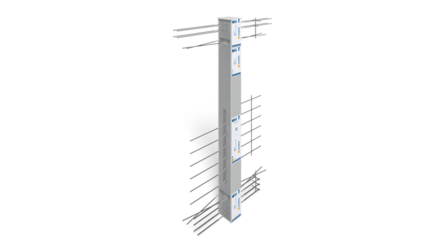

Schöck Isokorb® XT/T Typ W
Der Schöck Isokorb® XT/T Typ W ist ein tragendes Wärmedämmelement mit 120/80 mm Dämmkörperdicke für auskragende Wandscheiben. Das Element überträgt negative Momente und positive Querkräfte. Zusätzlich werden horizontale Querkräfte übertragen.
Der Schöck Isokorb® T/XT Typ W besteht aus mindestens drei Teilen. Je nach Höhe kann zusätzlich ein Dämmzwischenteil eingesetzt werden.
Isokorb® XT/T Typ SK, SQ / T Typ S
Der Schöck Isokorb® XT/T Typ SK, SQ.
Planen Sie herausragende Stahlkonstruktionen.
Beim Anschluss von Stahlkonstruktionen an Stahlbetondecken ist die Minimierung von Wärmebrücken von besonderer Bedeutung. Stahlanschlüsse, wie zum Beispiel Stahlbalkone, Stahlvordächer oder Fassadenkonstruktionen, sind besonders anfällig für Wärmebrücken. Stahl besitzt eine hohe Wärmeleitfähigkeit und kann an ungedämmten Anschlüssen zu Wärmeverlusten und somit zu einer Absenkung der Oberflächentemperatur führen. Das Risiko für Tauwasser, Schimmel und Bauschäden steigt.
Schöck Isokorb® T Typ S.
Thermische Trennung im Stahlbau.
Der Schöck Isokorb® T Typ S ist ein tragendes Wärmedämmelement für den Anschluss von frei auskragenden Stahlträgern an Stahlkonstruktionen in Neubau und Modernisierung. Somit lassen sich Stahlkonstruktionen herstellen und durchdringende Tragwerksglieder, wie beispielsweise Vordächer, Riegel von Rahmensystemen oder Balkone zuverlässig thermisch trennen und somit Wärmebrücken minimieren.

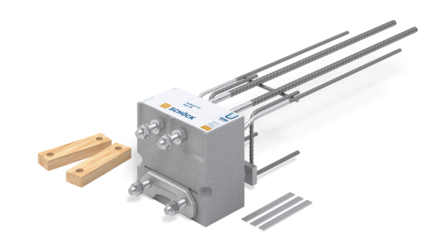

Schöck Isokorb® XT/T Typ SK
Der Schöck Isokorb® XT/T Typ SK ist ein tragendes Wärmedämmelement mit einer Dämmkörperdicke von 120/80 mm für den Anschluss von frei auskragenden Stahlträgern an Stahlbetondecken. Auf diese Weise lassen sich problemlos moderne Balkon- und Fassadengestaltungen technisch und bauphysikalisch lösen.

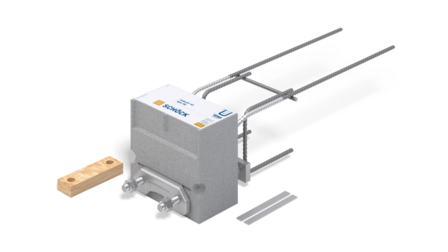

Schöck Isokorb® XT/T Typ SQ
Der Schöck Isokorb® XT/T Typ SK ist ein tragendes Wärmedämmelement mit einer Dämmkörperdicke von 120/80 mm für den Anschluss von frei auskragenden Stahlträgern an Stahlbetondecken. Auf diese Weise lassen sich problemlos moderne Balkon- und Fassadengestaltungen technisch und bauphysikalisch lösen.

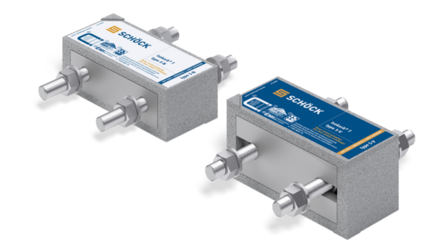

Schöck Isokorb® T Typ S
Der Schöck Isokorb® T Typ S für den Stahlbau besteht aus den Modulen Schöck Isokorb® T Typ S-V und Typ S-N zur Übertragung von Biegemomenten und Querkräften. Die Anzahl und Anordnung in der Konstruktion ist von der Profilgröße und den Schnittgrößen abhängig.
Durch den modularen Aufbau kann der Schöck Isokorb® T Typ S auf alle Profilgrößen und Anforderungen an die Tragfähigkeit angepasst werden
