Fugenbleche

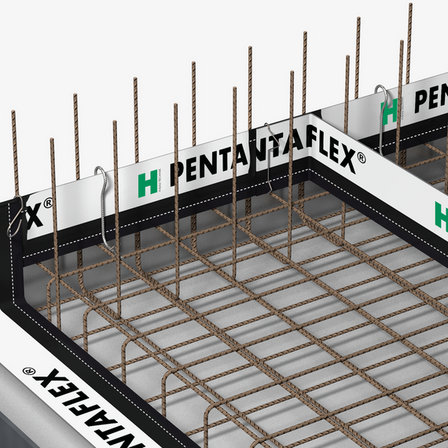

PENTAFLEX KB^® 167 ist ein verzinktes Stahlblech mit Spezialbeschichtung zur Abdichtung von Arbeitsfugen im Wand/ Sohle-, Wand/Wand- oder Boden/ Bodenbereich. Es wird mit einem Haltebügel pro Meter auf der Bewehrung befestigt. Dank des Normstrichs kann während der Betonage die Mindesteinbindetiefe von 30 mm problemlos kontrolliert werden. Die Einzelelemente sind 2m bzw. 25m lang (Rollenware) und 167 mm hoch. Sie sind beidseitig mit einer geteilten Schutzfolie versehen, die jeweils erst unmittelbar vor dem Betonieren entfernt wird. Das Fugenblech PENTAFLEX KB^® 167 ist radondicht. Mit PENTAFLEX KB^® 167 abgedichtete Arbeitsfugen halten einem Wasserdruck bis 5,0 bar stand.

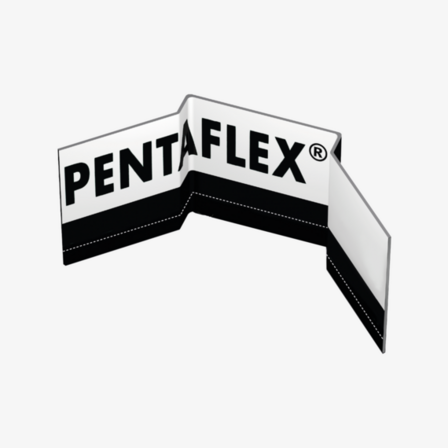

PENTAFLEX KB^® Eck ist ein vorgeformtes Einzelelement aus verzinktem Stahlblech mit Spezialbeschichtung zur Abdichtung von Arbeitsfugen im Eckbereich. Es kommt in Verbindung mit PENTAFLEX KB^® und PENTAFLEX^® FTS Eck zum Einsatz. Die Montage erfolgt mit Stoßklammern am bereits verlegten PENTAFLEX KB^®. Das Eckelement ist druckwasserdicht bis 5,0 bar.

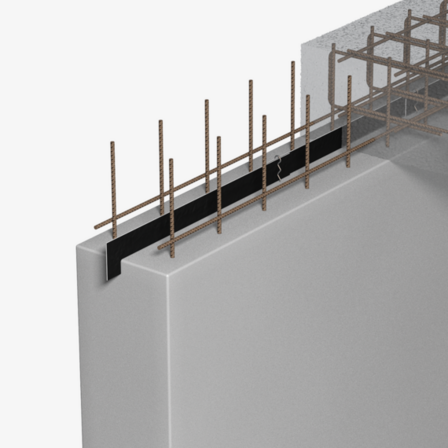

PENTAFLEX KB^® 80 ist ein verzinktes Stahlblech mit Spezialbeschichtung zur Abdichtung von Arbeitsfugen im Wand/Deckenbereich. Es wird mit einem Haltebügel pro Meter an der Wandbewehrung befestigt. Dank des Normstrichs kann während der Betonage die Mindesteinbindetiefe von 30 mm problemlos kontrolliert werden. Die Einzelelemente sind 2 m lang und 80 mm hoch. Sie sind beidseitig mit einer geteilten Schutzfolie versehen, die jeweils erst unmittelbar vor dem Betonieren entfernt wird. Mit PENTAFLEX KB^® 80 abgedichtete Arbeitsfugen halten einem Wasserdruck bis 5,0 bar stand.

Vorteile

• Schnelles, sicheres Abdichten aller Arbeitsfugen
• Allgemeines bauaufsichtliches Prüfzeugnis (abP) und ETA-Zulassung
• Radondicht
• Beständig gegen eine Vielzahl von organischen und anorganischen Medien
• Einfache und sichere Verbindung der Einzelelemente bzw. der Kreuzungspunkte
• Keine Formteile oder spezielles Werkzeug/Klebematerial erforderlich
• Lieferung inkl. Stoß- und Kreuzklammern

Technische Details

• Verzinktes Stahlblech mit Spezialbeschichtung
• Wasserdichtigkeit geprüft bis 5,0 bar (nach AbP und ETA 2,0 bar)
• Ständige Einbaukontrolle durch Normstrich
• Befestigung auf der Bewehrung mit einem Haltebügel pro Meter

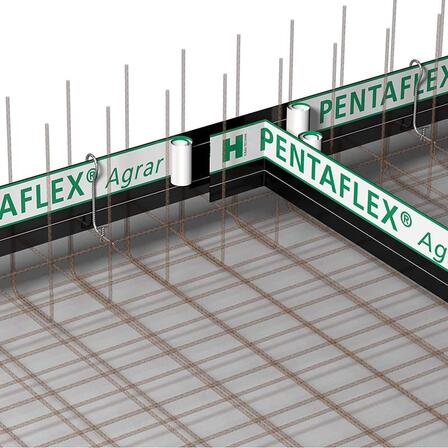

PENTAFLEX KB^® Agrar von H-BAU Technik ist ein Fugenblech zur Abdichtung horizontaler und vertikaler Arbeitsfugen zur Verwendung in Lager- und Abfüllanlagen von Biogas und JGS-Anlagen (Jauche, Gülle und Silagesickersäfte). Es ist beidseitig mit einer für diesen Zweck abgestimmten Spezialbeschichtung versehen. Die hohe Elastizität der Beschichtung gewährleistet bei Schwinden der Betonbauteile eine sichere Abdichtung. Es genügt eine Einbindetiefe von 40 mm, um einem Prüfdruck von 2 bar standzuhalten. Ein Normstrich macht die korrekte Einbautiefe kenntlich. Das Blech ist beidseitig mit einer geteilten Schutzfolie versehen, die jeweils erst unmittelbar vor dem Betonieren entfernt wird.

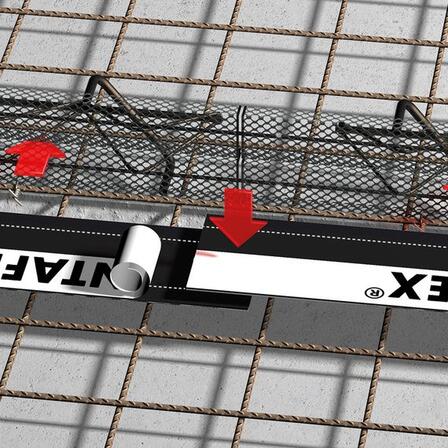

Abschalelement zur Erstellung von wasserundurchlässigen Arbeitsfugen in Stahlbetonbauteilen.
Anschlussbereich Boden/Boden, Decke/Decke oder Wand/Wand bei der Bestellung angeben.
Ausführung mit aussteifender Gitterträgerkonstruktion als raue (ABS R) oder verzahnte (ABS V) Fuge
nach DIN EN 1992-1-1/NA. Bei der verzahnten Variante ABS V-S ist die Gitterträgerkonstruktion verstärkt
ausgeführt. Die Abdichtung erfolgt durch das mitgelieferte Fugenblech PENTAFLEX KB^®. Wasserdicht
bis 5,0 bar geprüft (nach abP 2,0 bar).

• ETA-15/0003
• abP
• Zulagen für bauseitige Aussteifung (sog. Rückhaltebewehrung) sind nicht im Lieferumfang enthalten
• E-Maß = Lichter Abstand zwischen oberer und unterer Bewehrung [mm]
• Elementlänge: 2.400 mm, andere Abmessungen und Ausführungen auf Anfrage

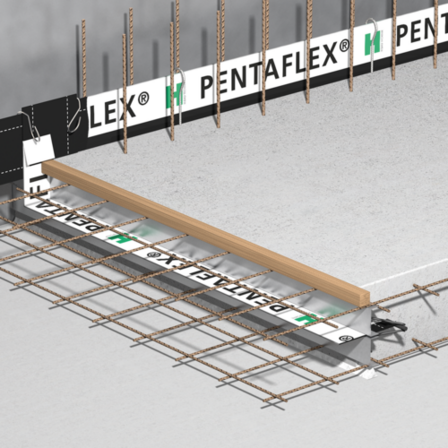

Ortbetonsollbruchelement PENTAFLEX^® OBS zur gezielten Erzeugung eines Sollrisses in
Ortbetonwänden und gleichzeitigen Abdichtung der Risse.
Wasserdicht bis 5,0 bar geprüft (nach abP 2,0 bar).

• ETA-15/0003
• abP
• Gutachterliche Stellungnahme
• Elementlänge: 2.500, 2.750 bzw. 3.000 mm
• E-Maß = Lichter Abstand zwischen innerer und äußerer Bewehrung [mm]
• Andere E-Maße auf Anfrage
• Lieferung inkl. Kreuzklammern zur Befestigung

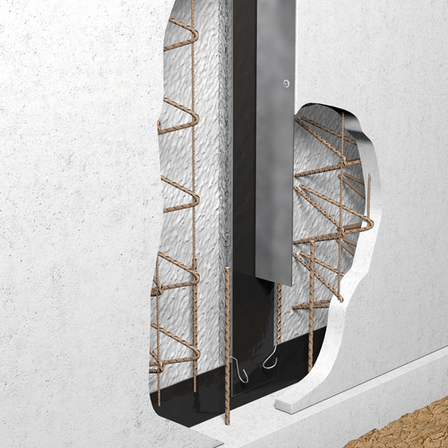

Das Fertigteilsollbruchelement PENTAFLEX^® FTS-Fuge bewirkt einen Sollbruch an den
Stoßstellen der Elementwände und dichtet diese zuverlässig ab. Es sind keine weiteren
Abdichtungsmaßnahmen
erforderlich. Wasserdicht bis 5,0 bar geprüft (nach abP 2,0 bar).

• ETA-15/0003
• abP
• Elementlänge: 2.500, 2.750 bzw. 3.000 mm
• Lieferung inkl. Kreuzklammern und Schlagdübel zur Befestigung

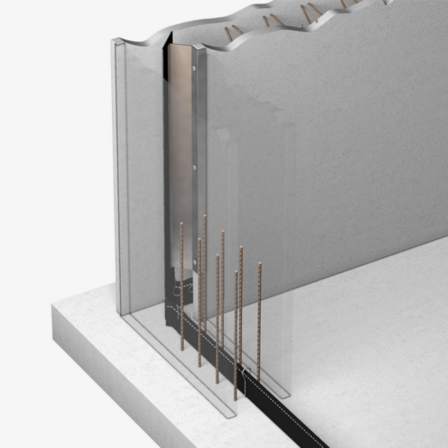

Das Fertigteilsollbruchelement PENTAFLEX^® FTS Eck bewirkt einen Sollbruch an den
Stoßstellen der Element-Doppelwände und dichtet diese zuverlässig ab. Es sind keine weiteren
Abdichtungsmaßnahmen
erforderlich. Wasserdicht bis 5,0 bar geprüft (nach abP 2,0 bar).

• ETA-15/0003
• abP
• Für die Verbindung zur Boden-Wandfuge ist der Einbau von PENTAFLEX KB^® Eck in die
• Bodenplatte erforderlich.
• Elementlänge: 2.500, 2.750 bzw. 3.000 mm
• Lieferung inkl. Kreuzklammern und Schlagdübel zur Befestigung

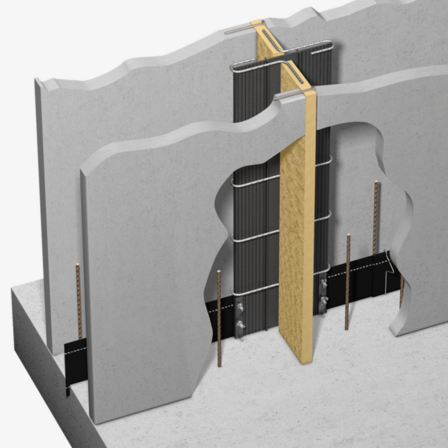

Vorgefertigtes Fugenkorbelement zur Herstellung von wasserundurchlässigen Schalltrennfugen
bei
Element-Doppelwänden.

• Elementlänge: 3.000 mm
• Für Wandbreiten ab 240 mm
• Fugenbreite: 30 mm
• Lieferung inkl. Schlagdübel zur Befestigung (6 Stk./Set)
• Schallfugenband ist separat zu bestellen
• Andere Abmessungen und Ausführungen auf Anfrage

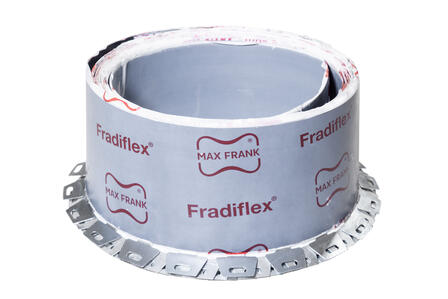

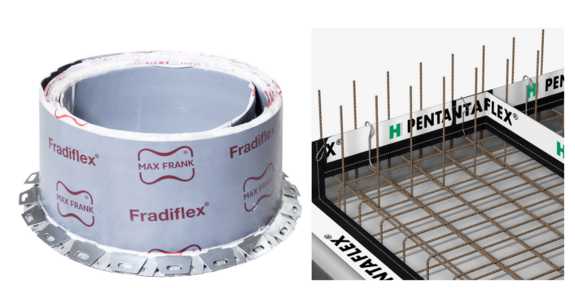

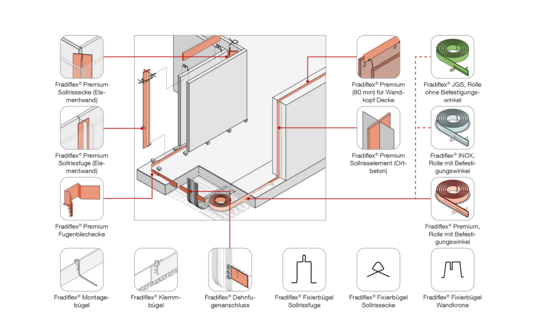

Fradiflex^® Premium Fugenblech besteht aus einem verzinkten Stahlblech, Schwarzblech oder Edelstahlblech (in unterschiedlichen Breiten) mit einer
beidseitig aufgebrachten Spezialbeschichtung. Die Spezialbeschichtung ist mit einer Folie geschützt
Fradiflex^® Premium Fugenbleche dürfen zur Abdichtung von Arbeitsfugen in Ortbeton – am Übergang Wand-Sohle ohne Betonaufkantung, Wand-Decke bzw.
am Übergang Sohle-Sohle und Wand-Wand – im Hoch-, Tief- und Ingenieurbau eingesetzt werden.

Maximal zulässiger Wasserdruck gemäß allgemein bauaufsichtlichen Prüfzeugnis
bzw. Leistungserklärung 2,0 bar (20 m Wassersäule).

• ETA-15/0914

• Allgemein bauaufsichtliches Prüfzeugnis (P-51-21-0043)

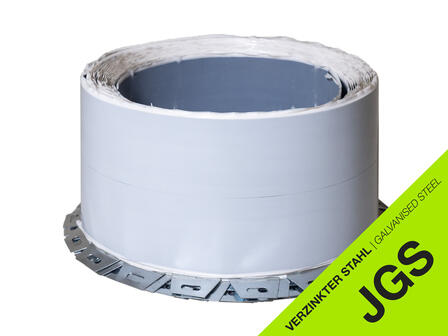

Fradiflex^® JGS Fugenblech besteht aus einem verzinkten Stahlblech mit einer beidseitig aufgebrachten Spezialbeschichtung. Die Spezialbeschichtung ist mit einer Folie geschützt.
Fradiflex^® JGS Fugenbleche dürfen zur Abdichtung von Arbeitsfugen in unbeschichteten Lager- und Abfüllanlagen von JGS-Anlagen und Biogasanlagen
eingesetzt werden.

Maximal zulässiger Wasserdruck gemäß allgemeiner bauaufsichtlicher Zulassung
0,8 bar (8 m Wassersäule).

• Allgemeine Bauartgenehmigung (Z-74.101-215)

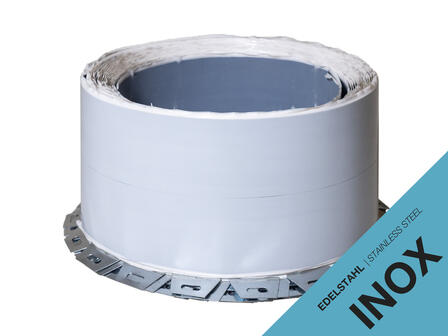

Fradiflex^® INOX Fugenblech besteht aus einem Edelstahlblech mit einer beidseitig aufgebrachten Spezialbeschichtung. Die Spezialbeschichtung ist mit
einer Folie geschützt.
Fradiflex^® INOX Fugenbleche dürfen zur Abdichtung von Arbeitsfugen in unbeschichteten Lager- und Abfüllanlagen von JGS-Anlagen und Biogasanlagen,
sowie im Hoch-, Tief- und Ingenieurbau eingesetzt werden. Es kann auch bei aggressiven Medien eingesetzt werden.
Anwendungsbeispiele: Fahrsilos, Chlorwasser, Salzwasser (Konzentrationen siehe Beständigkeitsliste).

Landwirtschaftliches Bauen: Maximal zulässiger Wasserdruck gemäß allgemein
bauaufsichtlicher Zulassung (abZ) 0,8 bar (8 m Wassersäule)
Andere Anwendungen: Maximal zulässiger Wasserdruck gemäß allgemein
bauaufsichtlichen Prüfzeugnis (abP) 2,0 bar (20 m Wassersäule)

• Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung (Z-74.101-217)
• Allgemeines bauaufsichtliches Prüfzeugnis (P-51-21-0043)

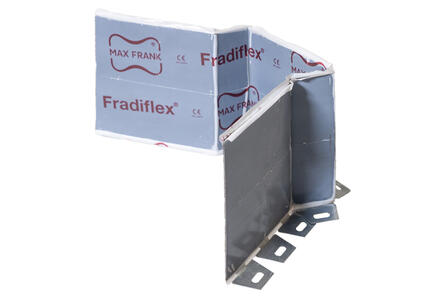

Fradiflex^® Premium Fugenblechecke

• Unbedingt erforderlich beim Einsatz der Elementwand-Sollrissecke, um einen sauberen Anschluss an das aufgehende Fugenblech zu erreichen
• Vorkantung sorgt für ideale Lage bei verschiedenen Wandbreiten
• Einfache Lagesicherung durch Befestigungswinkel

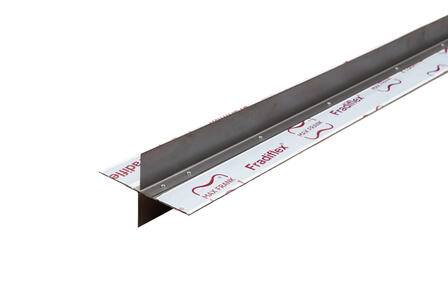

Fradiflex^® Premium Sollrisselement (Ortbeton)
mit Spezialbeschichtung für Ortbetonfuge

• Sollrisselement in Verbindung mit Fugenblech bildet ein geschlossenes Abdichtungssystem
• Planbarer Abbau von Schwindrissen durch Schwächung des Betonquerschnitts
• Große Eigenstabilität des Elements
• Schnelle, einfache Montage ohne Schweißen und ohne Bohrungen

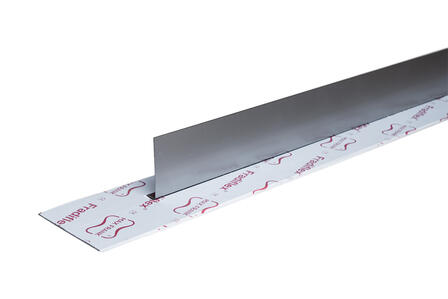

Fradiflex^® Premium Sollrissecke (Elementwand)
mit Spezialbeschichtung für Elementwand-Sollrissecke

• Die Geometrie des Grundbleches und des Befestigungsbügels ermöglichen
• ein sicheres Abdichten von Elementwandecken
• Die Orientierung der Schale ist dabei unerheblich
• Aufgrund der beidseitigen Beschichtung sowohl als Innen- und Außenecke
• geeignet

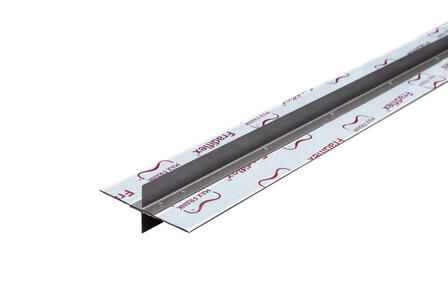

Fradiflex^® Premium Sollrissfuge (Elementwand)
mit Spezialbeschichtung für Elementwand-Sollrissfuge

• Dichtet die Stoßfuge zuverlässig ab
• Das Sollbruchelement verfügt über eine hervorragende Eigenstabilität
• Am Fußpunkt wird das Element durch Andrücken stabilisiert
• Im oberen Wandbereich sichert der Fradiflex^® Fixierbügel das Abdichtungselement
• Erzeugt gezielt und kontrolliert die erforderlichen Risse im Betonbauteil

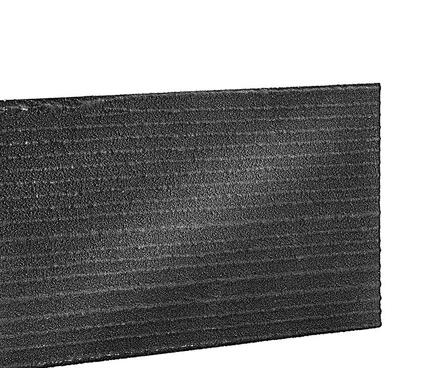

BPA-CEMflex^® VB
Unser Fugenblech BPA-CEMflex^® VB ist beidseitig mit einer patentierten, „aktiven“ Spezialbeschichtung versehen. Diese ist nicht klebrig und hat keine unpraktische Schutzfolie, die vor dem Betonieren entfernt werden muss.

Die hervorragende Verbindung der aktiven Spezialbeschichtung zum Frischbeton verhindert zuverlässig eine Umwanderung des BPA-CEMflex^® VB Fugenblechsystems. Um sicher abzudichten genügt eine Betoneinbindung von nur 3 cm. Das BPA-CEMflex^® VB ist wasserreaktiv und dichtet somit Arbeits- und Sollrissfugen aktiv durch einen natürlichen betontechnologischen Prozess ab.

Wasserdrücke bis einschließlich 8 bar = 80 mWS können sicher abgedichtet werden!

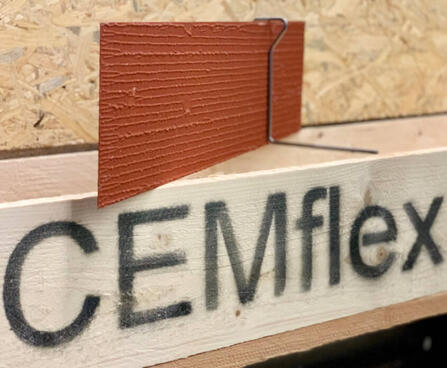

BPA-CEMflex^® AVS-JGS
Aufbauend auf unserem Verbund- und Dichtblech BPA-CEMflex^® VB haben wir unser neues Fugenblechsystem für landwirtschaftliche Bauten und Biogasanlagen BPA-CEMflex^® AVS-JGS entwickelt. Das Fugenblech BPA-CEMflex^® AVS-JGS besitzt eine allgemeine Bauaufsichtliche Zulassung (abZ Z-74.101-188 vom 28.02.2020) des Deutschen Institut für Bautechnik (DIBt).

Das Fugenblech CEMflex^® AVS-JGS ist umlaufend mineralisch beschichtet und für die Verwendung als Arbeitsfugenabdichtung in Betonkonstruktionen im Bereich von JGS- (Güllebehälter, Fahrsilo, Güllekeller und -kanäle, usw.) und Biogasanlagen bis zu einer Behälterbefüllhöhe von 20 m vom DIBT bauaufsichtlich zugelassen.

Die Dichtfunktion resultiert aus dem Verbund der aktiven mineralischen Beschichtung mit dem Umgebungsbeton und einem zusätzlich stattfindenden natürlichen Sinterungsprozess, der durch das Verschließen von Kapillaren und Rissen zu einer mineralisierenden Tiefenabdichtung im Betonkörper führt.

BPA-CEMflex^® LAU
Das Fugenblech BPA-CEMflex^® AVS-LAU ist mineralisch beschichtet und für die Verwendung in Anlagen zum Lagern, Abfüllen und Umschlagen wassergefährdender Stoffe vom DIBT bauaufsichtlich zugelassen.

Das seit vielen Jahren im WU-Bereich erfolgreich eingesetzte BPA-CEMflex^® wurde für die Verwendbarkeit in LAU-Anlagen gezielt weiterentwickelt. Die Deutschen Institut für Bautechnik für eine solche Verwendung definierten Prüfanforderungen zu Beständig- und Dichtigkeit eines Produkts werden von unserem BPA-CEMflex^® AVS-LAU voll erfüllt und damit die Zulassung für die Verwendung mit den angegebenen Mediengruppen erteilt.

BPA-CEMflex^® AVS-LAU erfordert eine hälftige Einbindung in einen für die Ausführung von LAU-Anlagen geeigneten Beton. Die Dichtfunktion resultiert aus dem Verbund der Beschichtung mit dem Umgebungsbeton und einem zusätzlich stattfindenden natürlichen Sinterungsprozess, der durch das Verschließen von Kapillaren und Rissen zu einer mineralisierenden Tiefenabdichtung im Betonkörper führt.

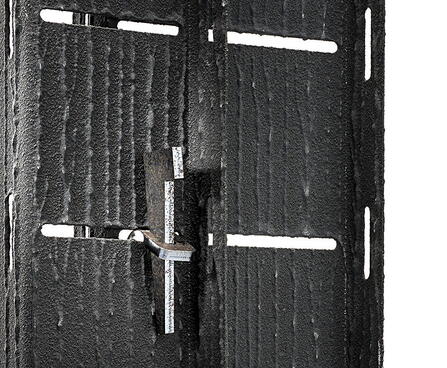

BPA-CEMflex^® Abschalelement
Das CEMflex^® VB Abschalblech ist eine konsequente Weiterentwicklung des bewährten und am Markt etablierten CEMflex^® VB Dichtblechs. Abdichtung und Abschalung in einem variabel einstellbaren Element. Das CEMflex^® VB Abschalelement wurde mit der Maßgabe entwickelt, eine einfache, variable und kostengünstige Arbeitsfugenabschalung zu ermöglichen und dabei noch die Kraftschlüssigkeit und Dichtheit der Arbeitsfuge und damit des Bauwerks zu gewährleisten. Es ist beidseitig mit einer patentierten Spezialbeschichtung versehen. Mit dem CEMflex^® VB Abschalelement können nicht nur horizontal und vertikal verlaufende Arbeitsfugen abgeschalt werden, sondern auch gleichzeitig aufgrund der aktiven Beschichtung der Abschalelemente wasserdicht ausgebildet werden. Schnell, einfach und sicher können Arbeitsfugen mit unserem System abgeschalt werden. Der extrem gute Verbund zwischen Abschalelement und Umgebungsbeton unterstützt die kraftschlüssige und homogene Ausgestaltung der abgeschalten Arbeitsfugen. Zudem fördert die Spezialbeschichtung „aktiv“ die natürliche Versinterung des Betons.

Die Verbindung der Spezialbeschichtung zum Frischbeton verhindert zuverlässig eine Umwanderung des CEMflex^® VB Abschalelemente und an den Anschlussbereichen eine eventuelle Undichtigkeit durch das Schwinden der Betonbauteile.

CEMflex^® VB Abschalelement kann in sämtlichen Arbeitsfugen mit durchgehender Bewehrung, horizontal oder vertikal, bei drückendem und nicht drückendem Wasser eingesetzt werden.
