PohlCon Isopro®
Ein Balkon soll den Wohnkomfort erhöhen, nicht die Heizkosten. Die tragenden Balkondämmelemente von H-BAU Technik für Balkone und Laubengänge sorgen dafür, dass angrenzende Räume keine Wärme verlieren. Sie verhindern Wärmebrücken zuverlässig und beugen damit Feuchte- und Bauschäden vor. Unsere abgestimmten Lösungen sind in verschiedenen Tragstufen erhältlich und sorgen für eine optimale Energiebilanz. Weiterhin bieten wir Ihnen die passende Beratung und zugeschnittene Softwarelösungen für die Bemessung und Berechnung. So können Sie selbst architektonisch anspruchsvolle Balkone schnell, einfach und sicher planen.
Weitere Informationen finden Sie bei unserem Lieferanten:

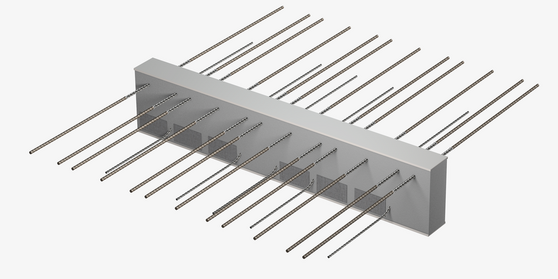

ISOPRO® Beton
Isokorb T: 80 mm Dämmkörperdicke
Isokorb XT: 120 mm Dämmkörperdicke

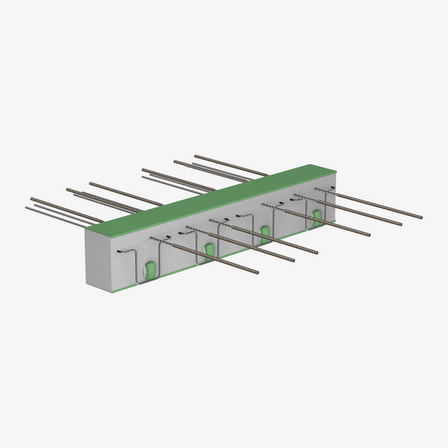

ISOPRO® IP 120 M
ISOPRO® IP 120 M ist ein wärmegedämmter Kragplattenanschluss mit 120 mm Dämmkörper für frei auskragende Stahlbetonbauteile. Es eignet sich zur Übertragung von Momenten sowie Querkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Die Druckebene besteht aus Druck- und Schublagern. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 M für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Querkrafttragstufe, Betondeckung, Elementhöhe und Brandschutzausführung anzugeben.
Weitere Ausführungen:
- ISOPRO®120 M WO - Balkon Oben höher als innen
- ISOPRO®120 M WU - Balkon Unten tiefer als innen

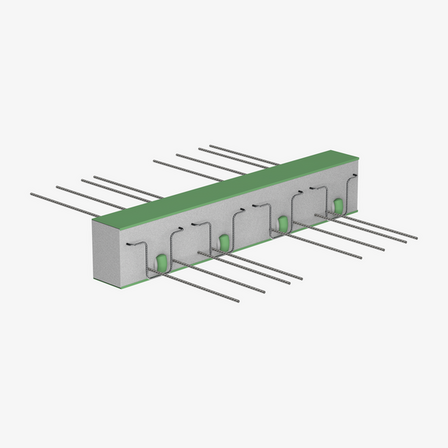

ISOPRO® IP 120 Q
ISOPRO® IP 120 Q ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Das Drucklager besteht aus Spezialbeton. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 Q für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.
Folgende Q-Typen sind verfügbar:
- IP 120 QZ: Zum Zwecke der zwängungsfreien Lagerung weist der Artikel keine Druckkomponente auf. Ist nur in Verbindung mit IP 120 Q verwendbar.
- ISOPRO® IP 120 QS: Zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen und punktueller Kraftübertragung
- ISOPRO® IP 120 QSZ: für den zwängungsfreien Anschluss von einspringenden Balkonen und Loggien. Ist nur in Verbindung mit IP 120 QS verwendbar
- ISOPRO® IP 120 QQ: Zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen mit abhebenden Lasten
- ISOPRO® IP 120 QQS: Zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen mit abhebenden Lasten und für punktuelle Kraftübertragung.

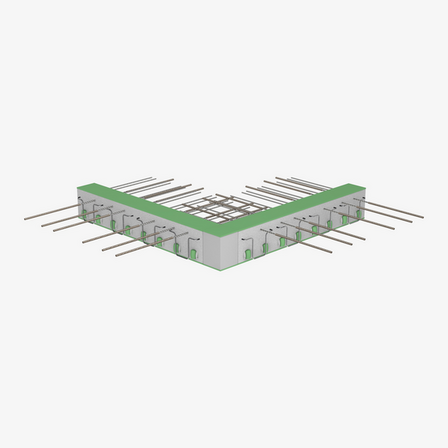

ISOPRO® IP 120 C
Artikel
ISOPRO® IP 120 C ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zum einfachen Anschluss von Außeneckbalkonplatten. Es eignet sich zur Übertragung von Momenten sowie Querkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Das Drucklager besteht aus Stahldruckstäben. Die Teilelemente links und rechts sind auch einzeln lieferbar. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 C für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

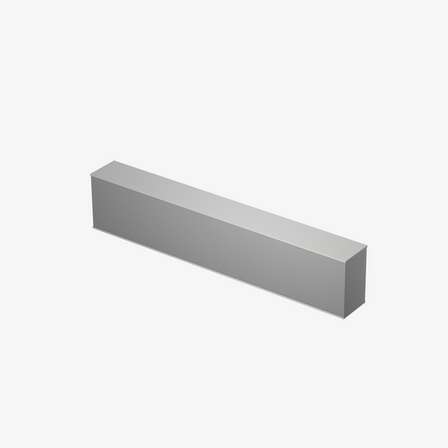

ISOPRO® IP 120 Z ISO

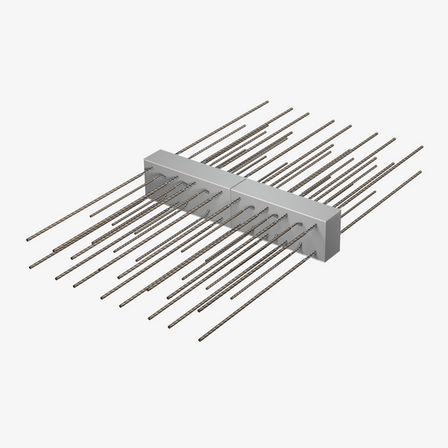

ISOPRO® IP 120 D
ISOPRO® IP 120 D ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper für durchlaufende Stahlbetondecken. Es eignet sich zur Übertragung von Momenten sowie Querkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Die Zug- und Druckebene besteht aus Stahldruckstäben. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 D für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Querkrafttragstufe, Betondeckung, Elementhöhe und Brandschutzausführung anzugeben.

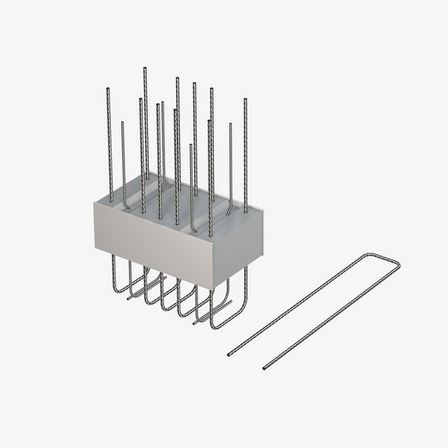

ISOPRO® IP 120 A
ISOPRO® IP 120 A ist ein wärmegedämmter Anschluss mit 120 mm Dämmkörper zur Verbindung von aufgesetzten Attiken und Brüstungen mit Geschossdecken. Es eignet sich zur Übertragung von Normalkräften, Momenten sowie Horizontalkräften. Die Elemente werden punktuell nach den jeweiligen statischen Erfordernissen eingesetzt. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 A für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Attika-/Brüstungsbreite und Brandschutzausführung anzugeben.

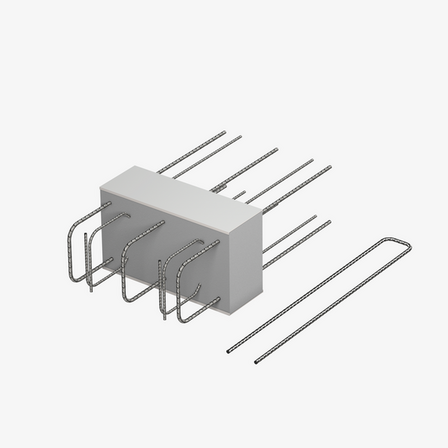

ISOPRO® IP 120 F
ISOPRO® IP 120 F ist ein wärmegedämmter Anschluss mit 120 mm Dämmkörper zur Verbindung von vorgesetzten Brüstungen mit Geschossdecken. Es eignet sich zur Übertragung von Querkräften, Momenten sowie Horizontalkräften. Die Elemente werden punktuell nach den jeweiligen statischen Erfordernissen eingesetzt. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 F für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Elementhöhe und Brandschutzausführung anzugeben.

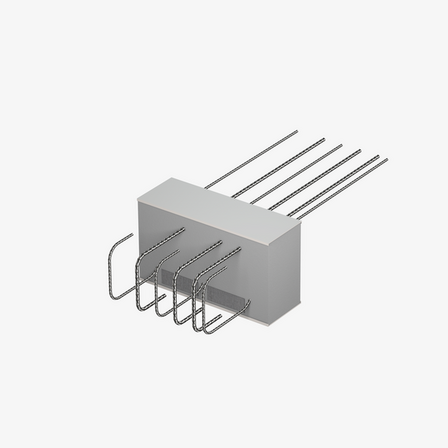

ISOPRO® IP 120 O
ISOPRO® IP 120 O ist ein wärmegedämmter Anschluss mit 120 mm Dämmkörper zur Verbindung von Geschossdecken mit Stahlbetonkonsolen, die als Auflager von Mauerwerk oder Fertigteilelementen dienen. Es eignet sich zur Übertragung von Querkräften und den daraus resultierenden Momenten sowie Horizontalkräften. Die Elemente werden punktuell nach den jeweiligen statischen Erfordernissen eingesetzt. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 O für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

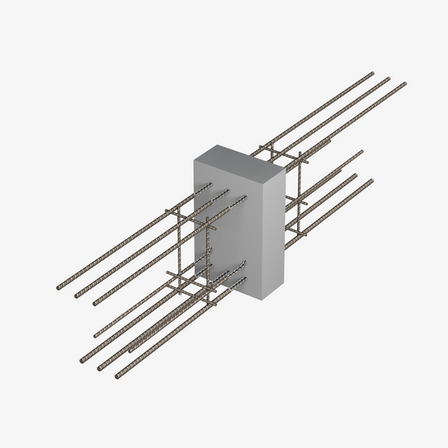

ISOPRO® IP 120 S
ISOPRO® IP 120 S ist ein wärmegedämmter Anschluss mit 120 mm Dämmkörper zur Verbindung von auskragenden Stahlbetonbalken mit Geschossdecken. Es eignet sich zur Übertragung von Momenten und Querkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 S für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Verbundbereich, Elementabmessungen und Brandschutzausführung anzugeben.

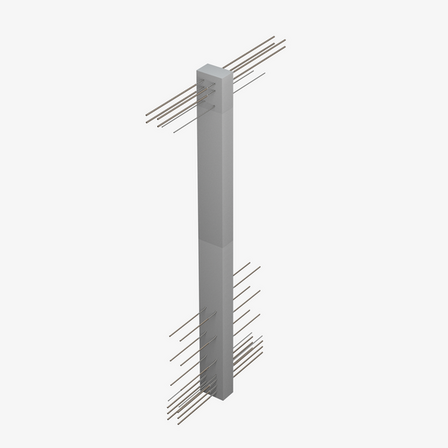

ISOPRO® IP 120 W
ISOPRO® IP 120 W ist ein wärmegedämmter Anschluss mit 120 mm Dämmkörper zur Verbindung von auskragenden Stahlbetonwänden mit Geschosswänden. Es eignet sich zur Übertragung von Momenten, Querkräften sowie Horizontalkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 W für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Elementabmessungen und Brandschutzausführung anzugeben.
ISOPRO ® Stahl
ISOPRO® SBM
ISOPRO® SBQ ist ein wärmegedämmter Anschluss mit 80 mm Dämmkörper zur Verbindung von unterstützten Stahlkonstruktionen mit Stahlbetonbauteilen. Es eignet sich zur Übertragung von positiven Querkräften sowie Horizontalkräften. Das Element besteht aus einem EPS-Dämmkörper mit äußerst geringer Wärmeleitfähigkeit und einem statisch wirksamen Stabwerk aus Edelstahl. Die Elemente werden im Zuge der Bewehrungs- und Betonierarbeiten im Rohbau installiert. Die Montage der Stahlkonstruktion erfolgt zu einem späteren Zeitpunkt durch den Stahlbauer. Bei der Bestellung sind Tragstufe und Elementhöhe anzugeben.

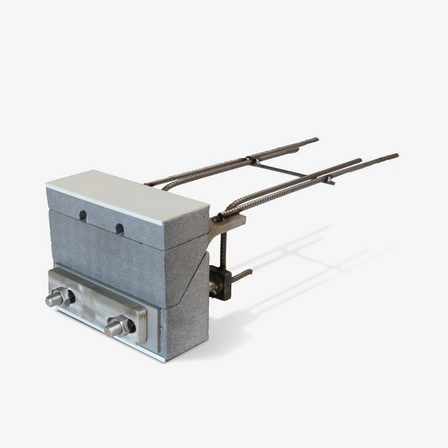

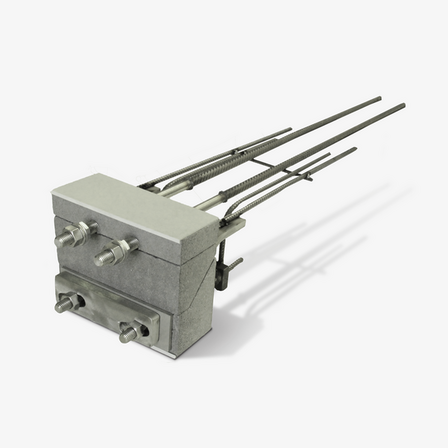

ISOPRO® SBQ
ISOPRO® SBQ ist ein wärmegedämmter Anschluss mit 80 mm Dämmkörper zur Verbindung von unterstützten Stahlkonstruktionen mit Stahlbetonbauteilen. Es eignet sich zur Übertragung von positiven Querkräften sowie Horizontalkräften. Das Element besteht aus einem EPS-Dämmkörper mit äußerst geringer Wärmeleitfähigkeit und einem statisch wirksamen Stabwerk aus Edelstahl. Die Elemente werden im Zuge der Bewehrungs- und Betonierarbeiten im Rohbau installiert. Die Montage der Stahlkonstruktion erfolgt zu einem späteren Zeitpunkt durch den Stahlbauer. Bei der Bestellung sind Tragstufe und Elementhöhe anzugeben.
ISOPRO ® Holz
Die wärmedämmenden ISOPRO® Beton-Holz-Anschlusselemente von H-BAU Technik stellen zuverlässig die kraftschlüssige Verbindung von Holzkonstruktionen mit Stahlbetonbauteilen her. Das Wärmedämmelement besteht aus einem 80 mm starken Dämmkörper mit einem statisch wirksamen Stabwerk zur sicheren Übertragung der Kräfte. Die Justierplatte ermöglicht den stufenlosen Ausgleich von auftretenden Bautoleranzen. Die Elemente sind nach Nr. Z-15.7-313 bauaufsichtlich zugelassen und reduzieren zuverlässig Wärmebrücken.

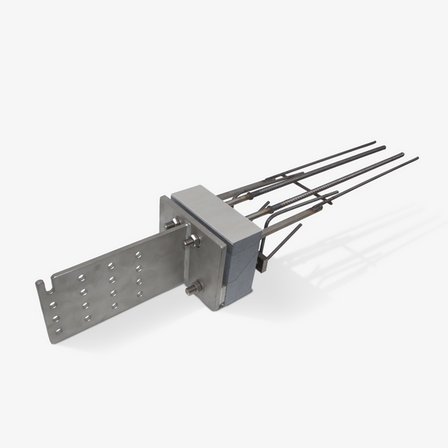

ISOPRO® HBM
ISOPRO® HBM ist ein wärmegedämmter Anschluss mit 80 mm Dämmkörper zur Verbindung von frei auskragenden Holzkonstruktionen mit Stahlbetonbauteilen. Es eignet sich zur Übertragung von Biegemomenten, Quer- und Horizontalkräften. Das Element besteht aus einem EPS-Dämmkörper mit äußerst geringer Wärmeleitfähigkeit und einem statisch wirksamen Stabwerk aus Edelstahl. Die Elemente werden im Zuge der Bewehrungs- und Betonierarbeiten im Rohbau installiert. Die Montage der Holzkonstruktion erfolgt zu einem späteren Zeitpunkt durch den Zimmermann. Bei der Bestellung sind Tragstufe, Querkrafttragstufe und Elementhöhe anzugeben.
ISOPRO® HBQ
ISOPRO® HBQ ist ein wärmegedämmter Anschluss mit 80 mm Dämmkörper zur Verbindung von unterstützten Holzkonstruktionen mit Stahlbetonbauteilen. Es eignet sich zur Übertragung von positiven Querkräften sowie Horizontalkräften. Das Element besteht aus einem EPS-Dämmkörper mit äußerst geringer Wärmeleitfähigkeit und einem statisch wirksamen Stabwerk aus Edelstahl. Die Elemente werden im Zuge der Bewehrungs- und Betonierarbeiten im Rohbau installiert. Die Montage der Holzkonstruktion erfolgt zu einem späteren Zeitpunkt durch den Zimmermann. Bei der Bestellung sind Tragstufe und Elementhöhe anzugeben.
