Bauakustik

Podestauflager Egcosono

Die Anforderungen an den Schallschutz in Gebäuden sind in länderspezifischen Schallschutznormen geregelt. Das Egcosono Podestauflager reduziert unerwünschte Trittschallübertragungen im Treppenhaus wirksam, indem das Podest akustisch entkoppelt, aufgelagert und konsequent von anderen Bauteilen getrennt wird.

Vorteile

• Trittschalltechnische Eigenschaften in einem akkreditierten Prüflabor nach DIN 7396 geprüft
• Typenprüfung auf Grundlage EC2
• Für Ortbeton-/Fertigteilpodeste
• Max. Tragfähigkeit VRd = 87,4 [kN/Element]
• Feuerwiderstandsklasse R90

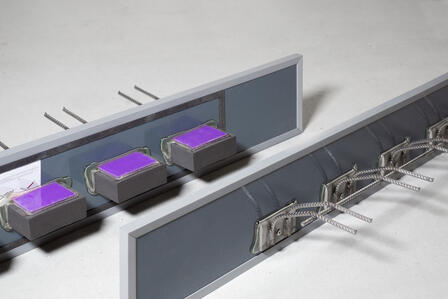

Treppenlaufentkopplung Egcostep^®

Trittschalltechnische Trennung Treppenlauf / Podest

Sichere Lastweiterleitung und hohe Anforderungen an den Schallschutz sind die Herausforderungen beim Einbau von Betontreppen. Egcostep^® trennt den Treppenlauf akustisch vom Treppenpodest und reduziert Trittschallübertragungen im Treppenhaus.

Vorteile

• Trittschalltechnische Eigenschaften in einem akkreditierten Prüflabor nach DIN 7396 geprüft
• Ortbeton-/Fertigteilausführung
• Feuerwiderstandsklasse R90
• Typenprüfung auf Grundlage EC2

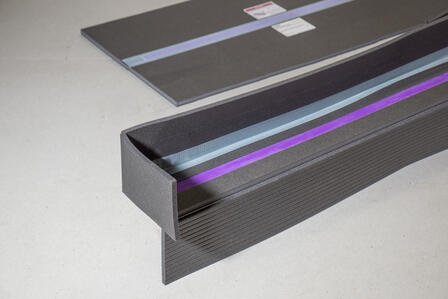

Treppenauflager Egcoscal

Trittschalltechnische Trennung Treppenlauf / Podest

Das Bauakustik System Egcoscal entkoppelt den Fertigteiltreppenlauf vollflächig vom Podest und mindert nachweislich die Trittschallübertragung. Neben dem Schallschutz im Bereich der Betontreppen, unterstützt das System Egcoscal im Treppenlaufanschluss auch die Lagesicherung. Die passenden Distanzplatten schützen die Fugen vor Verschmutzung und reduzieren die Schallübertragung an die Treppenhauswand.

Vorteile

• Trittschalltechnische Eigenschaften in einem akkreditierten Prüflabor nach DIN 7396 geprüft (S-Form, F-Form und FDPL)
• Lager in zwei Laststufen wählbar
• Feuerwiderstandsklasse F90

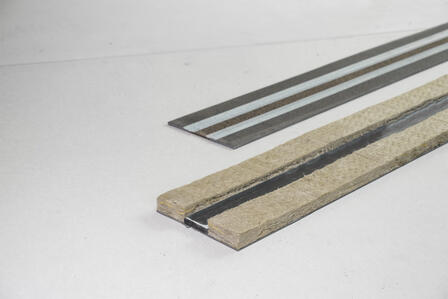

Wand- und Deckenlager Egcodist

Auflagerung von Decken auf Tragwänden

Nutzen Sie die Vorteile der Wand- und Deckenlager um Bauschäden zu vermeiden. Durch die gezielte Lastzentrierung verhindert man Abplatzungen infolge einer Rotation des Deckenlagers. Nach DIN 18530 ist eine Zwischenlage zur Aufnahme dieser Verformungen anzuordnen. Das Egcodist Baulagerprogramm von MAX FRANK erfüllt diese Anforderungen. Dies bedeutet für den Anwender Planungssicherheit und für den Bauherrn eine dauerhaft intakte Stoßfuge Wand-Decke.

Vorteile

Wählen Sie das Baulager passend für Ihre Anforderungen:

• Lastzentrierung
• Ermöglichen von Längenänderungen und Winkelverdrehungen
• Ausgleich von Unebenheiten
• Minderung von Schallnebenwegen
• Feuerwiderstand

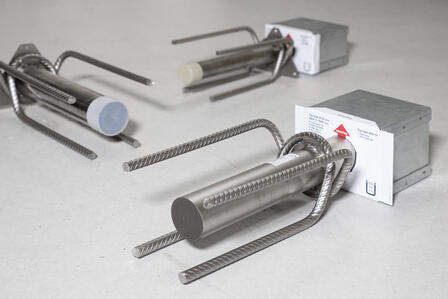

Trittschallgedämmter Querkraftdorn Egcopal

Auflagerung von Treppenpodesten und Laubengängen

Die Anforderungen an den Schallschutz in Gebäuden steigen seit Jahren. Um diesen Ansprüchen zu genügen, ist die Trittschalldämmung von Treppen und Podesten nachzuweisen.
Der trittschallgedämmte Querkraftanschluss Egcopal entkoppelt Bauteile zur Trittschallminderung. Er wird eingesetzt für die Auflagerung von Treppenpodesten, Laubengängen und vorgeständerten Balkonen und überträgt die in der Anschlussfuge wirkenden Querkräfte. Gleichzeitig sorgt die akustisch entkoppelte Auflagerung dafür, dass die Übertragung störender Geräusche in angrenzende Räume gedämmt wird – dies steigert den Wohnkomfort und das Wohlbefinden der Bewohner.

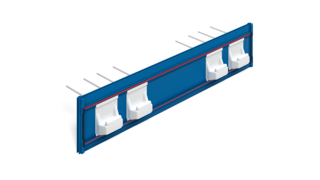

Die Schöck Tronsole^® Typ T ermöglicht den schalldämmenden Anschluss zwischen Ortbeton- bzw. Fertigteiltreppenläufen und Ortbeton- oder Fertigteilpodest. Es können alle gängigen Podestdicken und Treppenlaufbreiten realisiert werden. Der Treppenanschluss kann ohne Konsole ausgeführt werden. Für den hohen architektonischen Anspruch an Treppen.

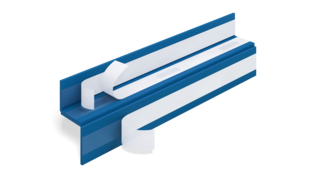

Die Schöck Tronsole^® Typ F ermöglicht den schalldämmenden Anschluss von Fertigteiltreppenlauf und Podest. Als Treppenauflager trennt die Schöck Tronsole^® Typ F die Treppe vollflächig vom Podest. Auf diese Weise wird die Gefahr von Schallbrücken minimiert.

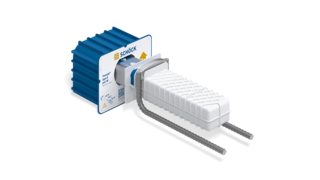

Die Schöck Tronsole^® Typ Q ermöglicht den schalldämmenden Anschluss von gewendelten Treppenläufen an die Treppenhauswand. Die kompakte Form des Trittschalldämmelements sorgt für einen einfachen Einbau in den gewendelten Treppenlauf.

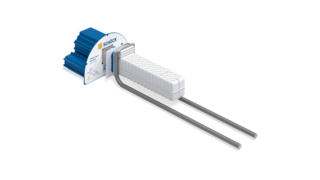

Die Schöck Tronsole^® Typ P ermöglicht als punktförmiges Auflager den schalldämmenden Anschluss von Treppenpodest an Treppenhauswand und ermöglicht somit einen optimalen Schallschutz. Das Trittschalldämmelement ist für die Fertigteilbauweise optimiert, der Einsatz in Ortbeton ist ebenso möglich. Die Ausführung des Fertigteilpodests ohne Betonkonsolen sorgt für einen optimierten Bauablauf und hohe Wirtschaftlichkeit. Dank exzellenter Schalldämmung ist ein schwimmender Estrich auf dem Podest nicht mehr notwendig. Filigrane Podeste, wahlweise in Sichtbeton, sowie weitere architektonische Akzente sind einfach realisierbar.

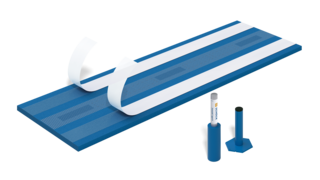

Die Schöck Tronsole^® Typ B ermöglicht den vollflächigen, schalldämmenden Anschluss von Ortbeton- und Fertigteiltreppenlauf auf die Bodenplatte (z. B. Kellertreppe) und minimiert somit die Gefahr von Schallbrücken. Das Elastomerlager Elodur^® wird segmentiert eingesetzt. Schöck Tronsole^® Typ D aus hochwertigem Edelstahl mit Elastomerkappe kann optional zur konstruktiven Lagesicherung eingesetzt werden.

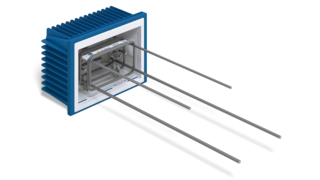

Die Schöck Tronsole^® Typ Z ermöglicht den schalldämmenden Anschluss von Treppenpodest an Treppenhauswand (Mauerwerk oder Beton). Akustische Entkopplung für eine optimale Trittschallminderung. Dank exzellenter Trittschalldämmung ist ein schwimmender Estrich auf dem Zwischenpodest nicht mehr notwendig. Dies ermöglicht niedrige Aufbauten und beschleunigt den Bauablauf.

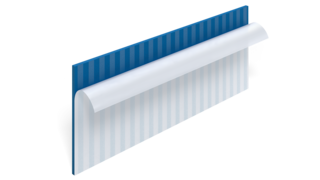

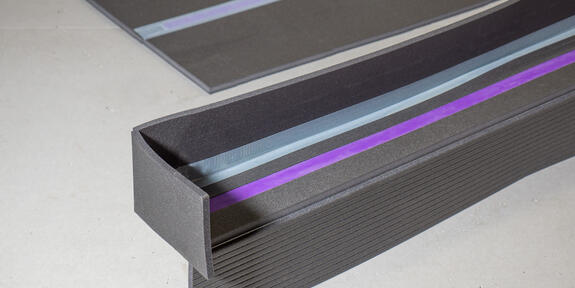

Schöck Tronsole^® Typ L

Die tragenden Schöck Tronsole^® Typen werden mit der Schöck Tronsole^® Typ L zu einem umlaufenden Schallschutzsystem komplettiert. Nur wenn alle Fugen zwischen Treppenhauswand und Treppe (Lauf und Podest) frei von Verschmutzungen bleiben, wird die Schalldämmmaßnahme wirksam. Alle Schalldämmwerte der Schöck Tronsole^® Typen beziehen sich auf Systeme, die mit Typ L im Fugenbereich ausgeführt werden. Alternativ kann auch eine ausreichend breite architektonische Luftfuge dienen. Wichtig ist, dass sie breit genug ist, sodass keine Schallbrücken durch herabfallenden Schmutz entstehen können

Calenberg bi-Trapezlager^®

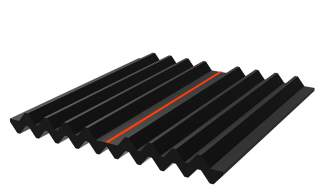

Das Calenberg bi-Trapezlager^® ist ein unbewehrtes Elastomerlager mit beidseitig profilierten Druckkontaktflächen.

Abmessungen
Das Calenberg bi-Trapezlager^® ist verfügbar in Dicken von 5, 10, 15, und 20 mm.

Lastbereich
Im STATISCHEN Bereich des Calenberg bi-Trapezlagers^® beträgt die maximale Druckspannung ðR,d 17,4 N/mm² (formatabhängig).

Im DYNAMISCHEN Bereich ist die effektive Druckspannung des Calenberg bi-Trapezlagers^® auf einen Bereich von 0,3 bis 0,7 N/mm² beschränkt.

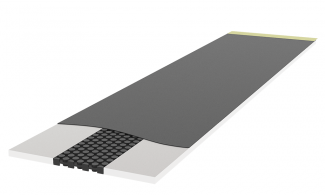

Calenberg Cigular^®-Deckenlager
Das Calenberg Cigular^®-Deckenlager ist ein wärmegedämmtes, dauerelastisches Schubverformungselement für die Lagerung von massiven Decken auf Tragkonstruktionen.

Abmessungen
Das Calenberg Cigular^®-Deckenlager ist verfügbar in einer Gesamtdicke von 10 mm.

Lastbereich
Die maximale Druckspannung ðR,d des Calenberg Cigular^®-Deckenlagers liegt bei 1,55 N/mm².

Die Bestimmung der zulässigen Vertikallast und Winkelverdrehung des Calenberg Cigular^®-Deckenlagers erfolgt leicht nachvollziehbar nach den in der Produktinformation angegebenen Bemessungstafeln.

Calenberg Civalit^®-Gleitlager

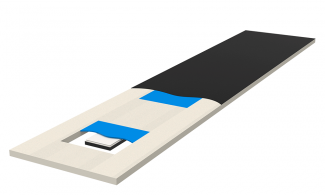

Das Calenberg Civalit^®-Gleitlager ist ein bewehrtes Elastomerlager gemäß DIN 4141, Teil 3. Das Calenberg Civalit^®-Gleitlager ist ein kombiniertes Gleit- und Verformungslager mit voneinander unabhängig wirkender Gleit- und Verformungsschicht

Abmessungen
Calenberg Civalit^®-Gleitlager ist verfügbar in einer Gesamtdicke von 11 mm.

Lastbereich
Die maximale, vom Formfaktor S unabhängige zulässige charakteristische Druckspannung des Calenberg Civalit^®-Gleitlager liegt bei 15 N/mm².

Calenberg Compactlager S70

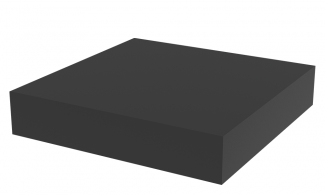

Das Calenberg Compactlager S70 ist ein unbewehrtes, homogenes Elastomerlager mit glatten Druckkontaktflächen.

Abmessungen
Das Calenberg Compactlager S70 ist verfügbar in den Dicken 5, 8, 10, 15 und 20 mm.

Lastbereich
Die maximale Druckspannung ðR,d des Calenberg Compactlagers S70 liegt bei 21 N/mm².

Die Bestimmung der zulässigen Auflagerreaktionen des Calenberg Compactlagers S70 erfolgt leicht nachvollziehbar nach den in der Produktinformation angegebenen Bemessungsformeln. So lassen sich beispielsweise die zulässige Schubverformung oder die resultierenden Querzugkräfte ohne großen Aufwand per Formel nach Bedarf ermitteln. Die hauptsächlich zur Bemessung der Lagerreaktionen benötigten zulässigen Druckspannungen und Drehwinkel sind zusätzlich sehr übersichtlich in Abhängigkeit der erforderlichen Abmessungen tabellarisch in den Bemessungstafeln abzulesen.

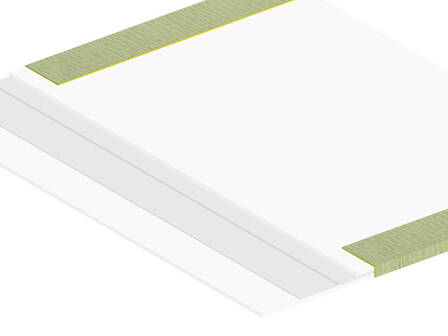

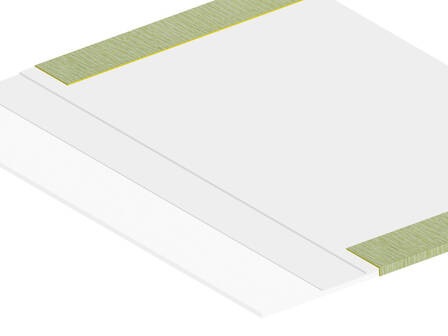

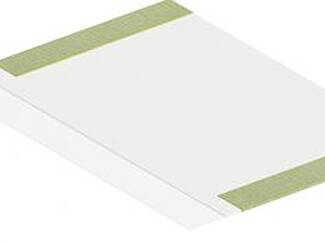

Heim Gleitfolie Typ G, GK und GKK
Heim Gleitfolien werden hauptsächlich als Streifengleitlager zwischen Stahlbetondecken und den darunterliegenden Wänden oder Konsolen eingesetzt, um Zwängungen zwischen diesen Bauteilen auf ein kontrollierbares Maß zu beschränken.

Abmessungen
Dicke 1-6 mm je nach Typ

Lastbereich
Reibungszahl µ zwischen 0,04 und 0,15.

max. mittlere Pressung: 1 N/mm².

Temperaturbereich: -20° bis +70° C
